Metallographie

Wir bieten die Präparation aller metallischen Werkstoffgrupen sowie die Dokumentation von maßstabsgerechten Makro- / Mikrobildern durch ein digitales Vermessungssystem und PC-Bildbearbeitung an.

Makrogefüge

• Vergrößerungen von 1:1 bis 25:1

• Versch. Darstellungen u. Perspektiven bei Schadensgutachten

Mikrogefüge

• Körngrößenbestimmung z.B. nach ASTM E 112 und DIN EN ISO 643

• Ferritbestimmung z.B. nach ASTM E 562, AVS 63

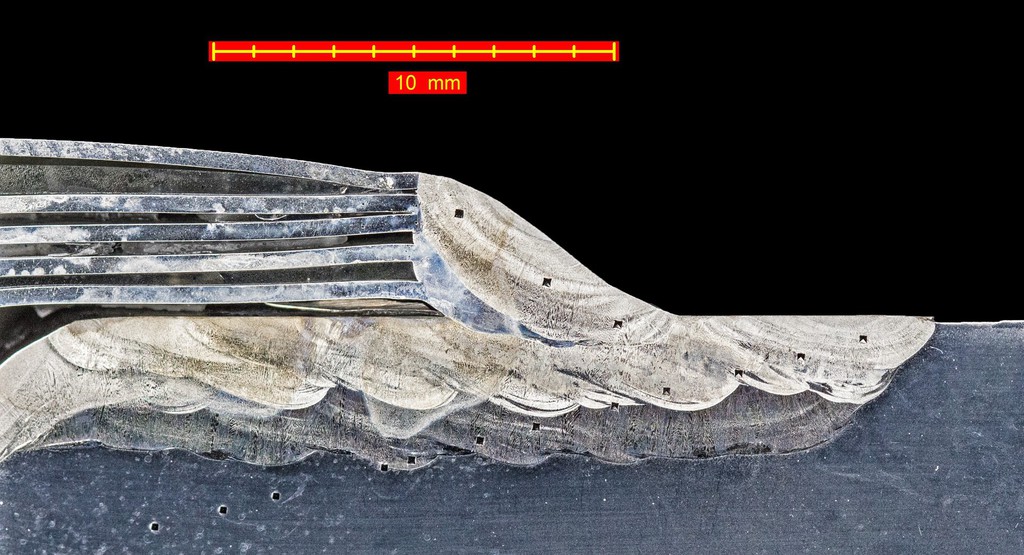

• Nahtgeometrie von Schweißverbindungen (z. B. a-Maß Bestimmungen)

• Schweißnahtuntersuchung auf Unregelmäßigkeiten mit Bewertung

• Elektrolytisches Ätzen von austenitisch - ferritischen (Duplex) Stählen

   nach ASTM A923

• Elektrolytisches Ätzen von austenitischen Stählen n. ASTM A262 Practice A

• Nichtmetallische Einschlüsse z.B. n. DIN EN ISO 10247, SEP 1571,
  SEP 1572, DIN 50602, ISO 4967

• Untersuchung Mikrogefüge an Titan und Titanlegierungen nach ETTC 2,          ISO 5832, ISO 20160



Schwefelabdruck nach Baumann

Der Baumann Abdruck dient zur Sichtbarmachung der Schwefelverteilung (Seigerungsverteilung) im Stahl. Bei der Untersuchung von Altstählen wird diese einfache Prüfmethode eingesetzt. Durch den Schwefelabdruck erkennt man die Seigerungszone bei unberuhigt vergossenen Flussstählen und deren Breite im Stegbereich bei Profilen und Verlauf im Gurtbereich.

Ambulante Metallographie mittels Gefügeabdruck

Zusätzlich bieten wir mit dem Replica-Verfahren die Möglichkeit an, Gefügeuntersuchungen von gefertigten oder bereits eingebauten metallischen Werkstücken vor Ort durchzuführen. Die Prüffläche wird zunächst vorbereitet, dann wird ein Negativabdruck (Gefügeabdruck) der Oberfläche genommen und bei uns im Labor ausgewertet.



Um den Gefügeabdruck vorzubereiten, ist eine sorgfältige Präparation der zu untersuchenden Stelle notwendig:



  • Anschleifen / Polieren der zu prüfenden Stelle in mehreren Schritten
  • Anätzen der polierten Prüfstelle
  • Aufbringen der Folie und Entnahme des Gefügeabdrucks



Anschließend wird die Folie im Labor mit Gold besputtert. Die Endauswertung erfolgt mit dem Lichtmikroskop und wird mithilfe der Digitalfotografie dokumentiert.



Die Auswertung wird z. B. nach der VGB-S-517-00-2014 "Richtreihen zur Bewertung der Gefügeausbildung und Zeitstandschädigung warmfester Stähle für Hochdruckrohrleitungen und Kesselbauteile und deren Schweißverbindungen" (vormals TW 507) durchgeführt.



Rasterelektronenmikroskopie (REM)

Die Rasterelektronenmikroskopie (REM) bietet umfassende Möglichkeiten der Bildgebung sowie der chemischen Analytik an. Auf Anfrage bieten wir Ihnen z. B.Bruchflächenuntersuchung mittels REM mit gekoppelten mikroanalytischen EDX Untersuchungen an.
